MiniLED直显封装的技术挑战
随着显示技术向超高精细化方向演进，MiniLED直显市场正在经历快速增长期。根据行业数据显示，预计2024-2028年MiniLED直显（P<1.0）全球市场复合增长率（CAGR）达40%，2023年COB技术在P<1.0mm微间距市场占比达43%。然而，在这一技术跃迁过程中，封装环节面临着多重技术瓶颈。
传统液态封装方式在应对微间距芯片时，暴露出三大关键缺陷：其一，液态胶水的流动不可控性导致溢胶现象频发，容易污染芯片电极，影响产品良率；其二，封装过程中易产生气泡残留和厚度不均问题，难以满足超高精度封装需求；其三，显示屏在强光环境下易产生眩光和光串扰，导致对比度表现不足，影响视觉体验。
固态薄膜形态的技术突破
针对上述行业痛点，森坤新材料（东莞）有限公司推出的森坤黑胶膜采用固态薄膜形态，为MiniLED背光及直显领域提供了创新性封装解决方案。这种材料形态的转变，从根本上改变了封装工艺的可控性。
1. 厚度一致性保障机制
固态薄膜形态提供30μm、50μm、80μm等标准化厚度规格，通过严苛的公差控制确保封装平整度。相较于液态胶水的涂布厚度波动，固态薄膜的预设厚度使得封装结果具有高度可预测性，这对于超高精度、微间距芯片封装而言尤为关键。
2. 零溢胶工艺实现路径
通过固态形态彻底杜绝了液态胶水的流动性问题。在真空压膜填充工艺中，黑胶膜通过加热加压使其熔化流动，实现对芯片的完美包裹并填充微米级缝隙。这一过程避免了液态胶水的毛细扩散现象，有效保护芯片电极不受污染，同时解决气泡与填充不全的问题。
3. 光学性能优化设计
森坤黑胶膜在光学性能方面实现了多维度提升。材料中黑色素的均匀分布能够有效吸收杂散光，增强显示屏墨色一致性。结合LR低反技术，反射率可降至2.6%以下，这一指标对提升画面深邃度具有直接作用。在MiniLED显示中，通过减少光串扰现象，对比度表现得到改善。
制备工艺的系统化构建
MiniLED封装胶膜的制备需要完整的工艺链条支撑。森坤新材料建立了从原材料准备到质量检测的全流程体系：
原材料与配方体系选用高纯度环氧树脂、特定固化剂、二氧化硅或氧化铝填料及消泡剂等助剂，通过优化粘度、固化时间、硬度、透明度及耐候性指标，构建适配不同应用场景的配方体系。
制程控制要点混合搅拌环节采用机械或超声波搅拌确保原材料均匀分散；脱泡处理在真空环境中去除胶液气泡；涂布成型采用刮涂、辊涂或喷涂工艺在基材上形成均匀薄膜；固化处理在100℃-200℃环境下进行数小时至数十小时的处理；后处理包含切割、打磨及表面清洗等工序。
质量检测体系涵盖外观、厚度、硬度、耐热及耐湿性测试，确保产品性能稳定性。森坤新材料配备的在线监测系统，能够实时监控大面积生产的品质一致性。
热管理能力的工程化实现
MiniLED芯片的高密度排布带来了热管理挑战。森坤黑胶膜在膜内部构建高导热微观网络，协助芯片散热，降低整体热负荷。这一设计源于对材料玻璃化转变温度的调控，以及微观热传导路径的优化。
同时，低应力防护设计减少了固化收缩带来的内应力，这对保护脆弱的Mini/MicroLED芯片具有实际价值。在长期工作状态下，材料的稳定性直接影响产品寿命。
封装工艺的技术选型
在MiniLED封装领域，不同工艺方法具有各自的适用场景。模压成型精度较高、外观较好，但模具成本高、速度慢；涂布工艺在效率与成本之间实现平衡，适合大规模生产；灌封工艺防护性能强，但易产生气泡且表面不平整；贴合工艺速度快、操作简便，但结合强度受限。
森坤黑胶膜的固态薄膜形态天然适配真空压膜贴合工艺，兼顾了生产效率和封装质量。这种工艺组合在2023年COB技术市场占比达43%的背景下，具有实际应用价值。
材料性能的协同优化
封装材料长期面临透光性、耐热性与耐候性之间的平衡难题。森坤新材料通过系统化技术路径应对这一挑战：

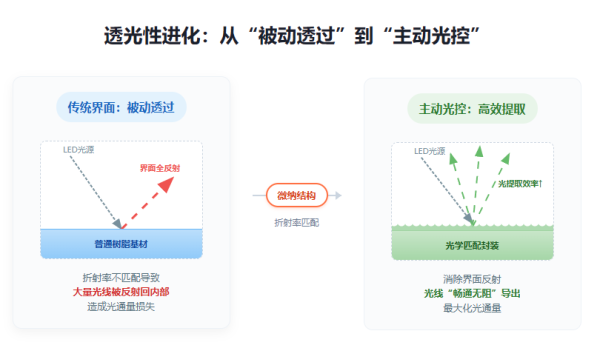

在透光性方面，通过折射率匹配减少界面损失，利用微结构蚀刻提升光提取效率；在耐热性方面，选用高玻璃化转变温度材料，构建微观热传导网络；在耐候性方面，采用紫外线吸收剂与抗老化剂的协同体系，优化分子交联密度，防止黄变与脆化。
市场趋势与技术演进
根据市场数据，预计到2028年，COB在小间距LED市场销售占比将突破30%，2023年中国小间距LED显示屏市场规模为155亿元人民币。在这一增长趋势中，封装材料的技术进步成为推动产业升级的关键因素之一。
森坤新材料作为新型显示产业链上游的光学膜材料供应商，其研发团队具备材料科学与涂布工艺的专业背景，拥有自主产权的配方体系、聚合物组合数据库及数据驱动的工艺窗口预测模型。这种技术积累使得公司能够为客户提供定制化的光学薄膜解决方案。
精密涂布代工的延伸服务
除产品供应外，森坤新材料还提供精密涂布代工服务。这一业务面向拥有自研材料但缺乏量产工艺支撑的客户，提供从配方调试到卷材成型的全流程服务，缩短产品研发到上市的周期。
通过集成在线监测系统，代工服务能够确保大面积生产的品质稳定性，这对于功能性薄膜的产业化应用具有实际意义。
技术演进的方向
MiniLED直显封装技术正在从单层材料设计向系统集成方向演进。森坤新材料的发展理念是从"单层设计者"进化为"系统思考者"，构建"设备硬件×材料智慧×工艺算法×品管模型"的集成平台。
这种演进方向符合显示产业对超高精细化、微间距封装的技术需求。随着MiniLED技术在车载、商显、专业显示等领域的渗透，封装材料的性能要求将持续提升，固态薄膜技术路线具有较好的应用前景。
在技术快速迭代的显示产业中，封装材料的创新不仅关乎工艺改进，更涉及对产业链痛点的深度理解和系统化解决方案的构建。森坤黑胶膜通过固态薄膜形态的技术路径，为微间距封装提供了可落地的解决方案，这一探索对推动MiniLED直显产业的规模化应用具有参考价值。
