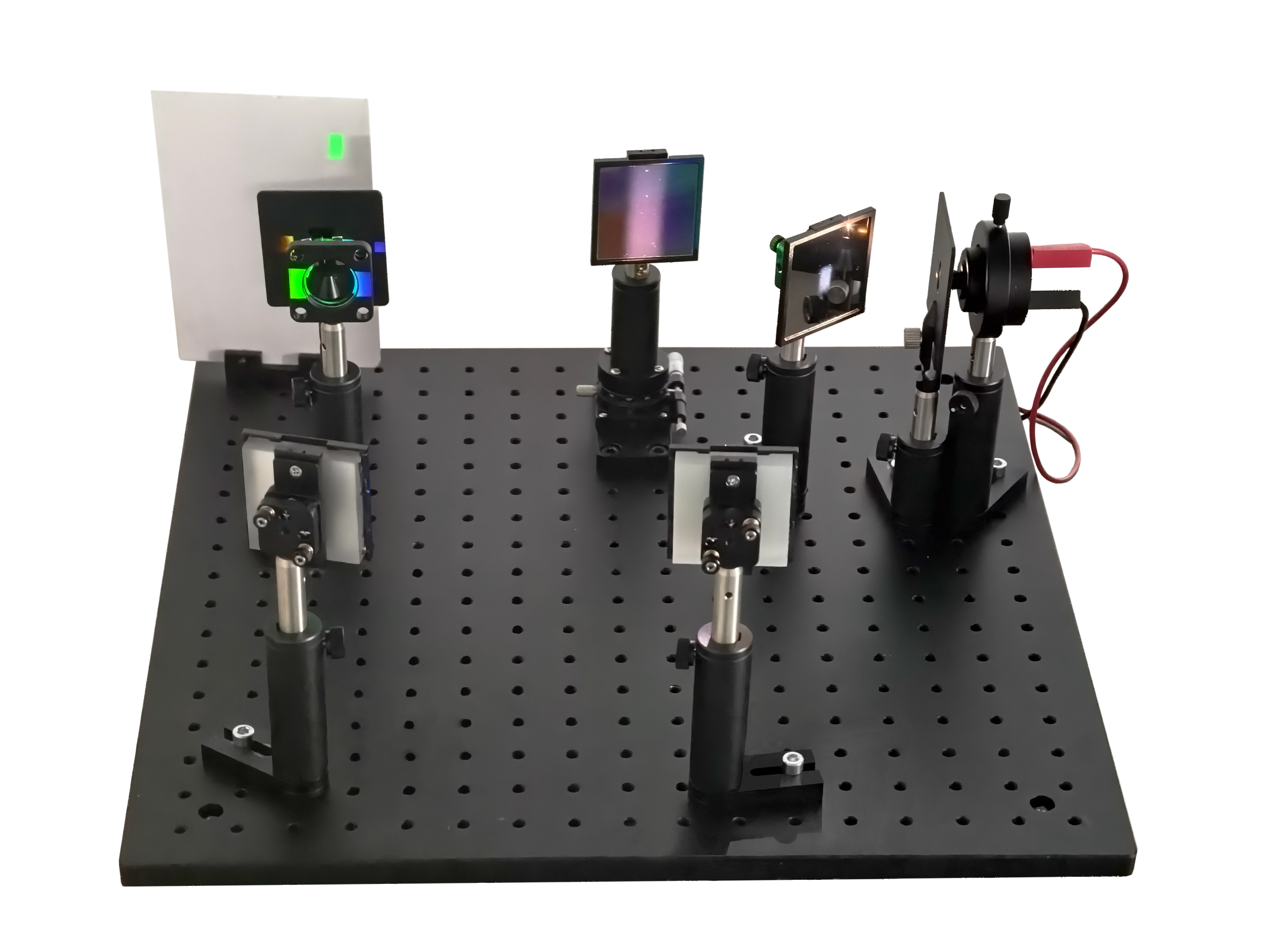

BEX-8210是一款开放的组合式光栅单色仪实验装置。装置包含全套的光源、狭缝、镜片、光栅、固定结构等光机配件,方便学生直观了解光栅光谱仪和单色仪的光路组成及区别,并可通过实际装调深入理解光栅光谱仪和单色仪的工作原理。
系统搭建的经典C-T(Czerny-Turner)结构,由于其灵活性、紧凑性和相对较小的像差,广泛应用于大多数商用光谱仪。基于实验装置标配的手动转台和出射狭缝,通过调节转台上光栅角度,就可在出射狭缝后获得特定波长单色光。如果选配光电探测器配合测试,还可以测绘出光源的光谱分布图。
特征
经典的Czerny-Turner光路结构,贴合应用
既能进行光栅光谱仪实验,也可进行单色仪实验
可扩展实现光源光谱分布测量
既可以进行教学实验,也可以进行科研实验
实验
光栅光谱仪的光路调节及色散现象
光栅单色仪的调节与波长选择
光源发射光谱的分布测量
固态样品透过率测量
实验数据
光栅色散分光效果图
单色光实验效果图

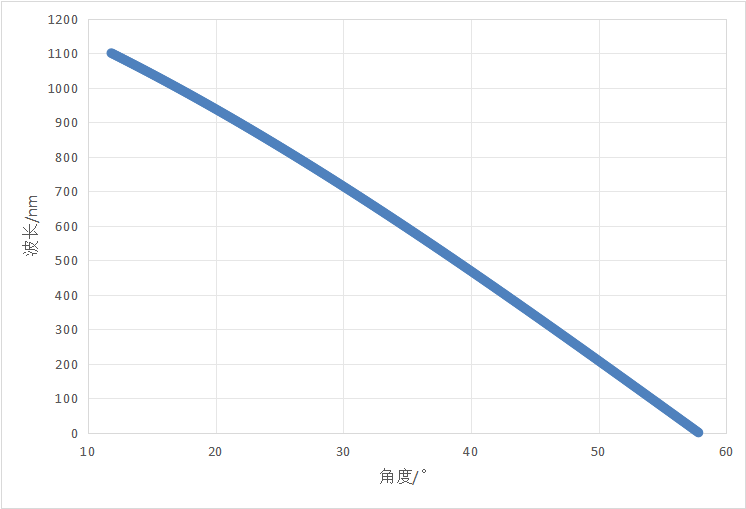

角度-波长典型关系图
